Revit 2015: Что нового?

Долгожданный список изменений к недавно вышедшей 2015 версии Revit.
Изменений довольно много - смотрите полный список ниже.
Префикс [S] - Revit Structure, [MEP] - Revit MEP, остальное касается всего Revit 2015 Suite.

  1. [S] Улучшения в инструменте аналитической модели. Добавлены локальные оси у элементов конструкций;
  2. Появилась возможность вставить IFC модель в виде внешней ссылки;
  3. Инструмент "Обрезать/удлинить несколько элементов" работает с выделением элементов рамкой;
  4. Улучшена работа с Изменениями и пометочными облаками. Ревизии теперь можно удалять из проекта без объединения с предыдущими, а пометочные облака рисовать с помощью эскиза. Также для пометочных облаков можно задавать длину дуги (вкладка "Вид" - "Изменения");
  5. Добавлена сортировка параметров в семейства;
  6. [S] Настройка графики для набора арматурных стержней. Отображение настраивается отдельно для каждого вида;
  7. [S] Вкладка с параметрами расчета в свойствах типа несущих элементов;

  8. [MEP] Новые методы расчета падения давления в воздуховоде по формулам Haaland equation и Colebrook equation (Управление - Настройки MEP - Настройки систем ОВ и ВК - Параметры воздуховодов - Расчет);
  9. [MEP] Настраиваемые подсказки в параметрах. Можно добавлять собственные длиной до 250 символов;
  10. [S] Поработали над узлами металлических конструкций. Можно запретить или разрешить соединение элементов;
  11. Прикрепленные элементы теперь нельзя случайно удалить;
  12. [S] [MEP] Улучшена работа со скрытыми линиями: использование теней и скрытых линий для отображения накладывающихся друг на друга объектов;
  13. Доработано управление марками на видах;
  14. Улучшены спецификации: фильтровать отныне можно сразу по 8 параметрам (вместо прежних 4). На вкладке "Сортировка/Группирование" можно настроить поле "общий итог";
  15. В спецификациях появилась возможность добавлять растровые изображения не только в заголовок, но и в строки таблиц;
  16. В настройках файла ключевых пометок теперь один единственный путь к файлу;
  17. При работе с инструментом "Фрагмент" появилась возможность сменить родительский вид, на который этот фрагмент ссылается;
  18. Изменен базовый принцип наименования скопированных видов. Приставка "копия" теперь будет прибавляться после названия скопированного вида. В диспетчере проектов будет чуть меньше хаоса.
  19. [S] Добавлена автоматическая нумерация арматурных стержней;
  20. [S] Доработана мультивыноска для маркировки арматурных стержней: группировка, сортировка и обновление марки;
  21. [MEP] Воздуховоды и трубы можно маркировать числовым значением расхода вдоль элемента;
  22. В параметрах отображения графики на виде появилась опция сглаживания (anti-aliasing), а также эскизные линии (для имитации карандашного эскиза);
  23. Добавлено шумоподавление в "трассровке лучей", улучшены качество и скорость;
  24. Через "Диспетчер связей" можно добавлять внешние ссылки;
  25. [S] Сборки теперь могут служить основой для арматурных стержней;
  26. К видам теперь можно добавлять общие параметры;
  27. [S] Доработана привязка и ручки элементов конструкций;
  28. [S] В марку фундамента несущей конструкции добавлен параметр отметки верха фундамента;
  29. [MEP] Улучшения API в Revit для Электриков - создание проводов, добавление/редактирование свойств проводов;
  30. [MEP] Американская база оборудования ВК, локализация электрики на Японский язык.
P.S. Официальный список изменений от Autodesk: http://www.autodesk.com/

Navisworks 2015: что нового?

Очередная версия Navisworks выпущена, а это значит, что пора искать отличия от предыдущих:
  1. Появился инструмент визуализации в облаке, а также ссылка на галерею визуализации.
  2.  В инструментах рецензирования добавлена стрелка.
  3. Задание масштаба путем измерения (Можно выполнить трассировку измерения вдоль отрезка на листе, длина которого известна, а затем ввести фактическое значение длины и единицу измерения. Можно выполнить трассировку одного или нескольких отрезков, при этом автоматически рассчитывается среднее значение масштаба). Инструмент спрятан в неактивных окнах на вкладке "Вид".
  4. Исчезло "визуализированное изображение" с вкладки "Вывод".
  5. В настройках считывания файлов Revit появился коэффициент фасетизации.
  6. Quantification научился работать с 2D листами.
  7. Интеграция с Autodesk Application Manager (устанавливается параллельно с Autodesk Navisworks Manage / Simulate 2015). Приложение предназначено для проверки обновлений и хотфиксов для продуктов Autodesk. Скачать его можно по ссылке.

Ссылки на новые версии: Revit 2015, Navisworks 2015, AutoCAD 2015

Итак, линейка продуктов Autodesk 2015 вышла из статуса "беты", теперь все желающие могут установить себе пробную версию и посмотреть новинки:
  • Revit 2015 64-bit (начиная с этой версии, 32-bit не будет)
  • AutoCAD 2015 32-bit / 64-bit
  • Navisworks Manage 2015 32/64-bit
  • Navisworks Simulate 2015 32/64-bit


Как добавить криволинейный потолок в спецификацию?

Представим ситуацию, когда нам необходимо сделать общую экспликацию потолков на конкретной отметке, и среди всех потолков имеются криволинейные (контекстное семейство в категории "потолки", сделанное выдавливанием по профилю):

На первый взгляд, всё просто - надо создать новую спецификацию потолков, добавить поля: номер помещения, маркировка типоразмера, отделка потолка, площадь, и уровень. И здесь начинаются проблемы...

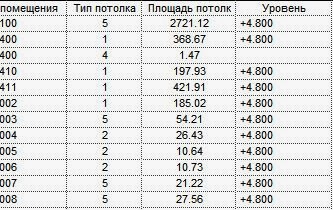

 Наш контекстный криволинейный потолок попадает в спецификацию, но не показывает уровень, к которому привязан. Получается, что отфильтровать по уровню +4.800 его не удастся:
В этом случае для формирования "правильной" экспликации придется поступать также, как с помещениями связанной модели (см. предыдущую запись). Заходим в параметры проекта (на вкладке "Управление") и добавляем новый параметр Экземпляра для категории Потолки.
Назовем его, к примеру, CE_Уровень_потолка (от англ. Ceiling):
Далее закрываем окно параметров проекта, и отправляемся в свойства нашей спецификации. На вкладке "Поля" добавляем появившийся параметр "CE_Уровень_потолка", и в "Форматировании" переименовываем его в "Уровень".
Закрыв свойства спецификации, видим 2 колонки Уровней, одна из которых пустая. Копируем данные из заполненной колонки в пустую, а для криволинейного потолка просто вводим новое значение отметки. Получается примерно так:
Остается только отфильтровать нашу спецификацию по значению "CE_Уровень_потолка", и скрыть все ненужные столбцы. Получаем правильно сформированную экспликацию потолков.
